如何用PowerDesigner设计SQL Server数据库

 　　工具：

　　Sybase PowerDesigner 12.5

　　Microsoft SQL Server 2005

　　第一步：概要设计

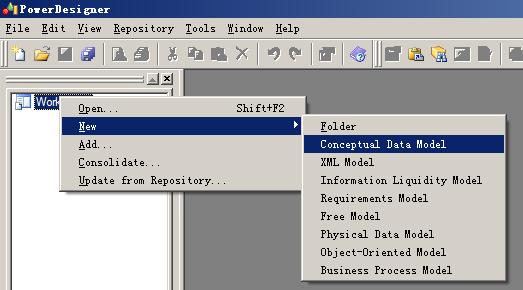

　　打开PowerDesigner软件，设计“概念数据模型”(Conceptual Data Model)：

　　图1

　　设计表结构：

　　图2

　　在设计属性(字段)的时候，三个字母(M、P、D)分别表示：

　　M：是否为空;(√表示不允许为空)

　　P：是否为主键;

　　D：是否在该软件的视图中显示;

　　第二步：详细设计

　　将“概念数据模型”设计的表转换为“物理数据模型”(Physical Data Model)，实际上是从“概要设计”转换为“详细设计”，即对表的具体实现。

　　选择“Tools”-->“Generate Physical Data Model…”即可。

　　图3

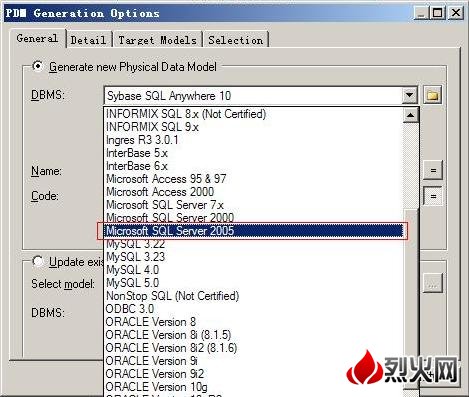

　　然后选择 SQL Server 2005数据库管理软件：

　　图4

　　点击“确定”按钮以后，就产生了对应“SQL Server 2005”数据库的表、属性、关系的具体实现。

　　第三步：在SQL Server 2005中手动创建数据库

　　比如：我在SQL Server 2005中手动创建数据库“Students”示例。

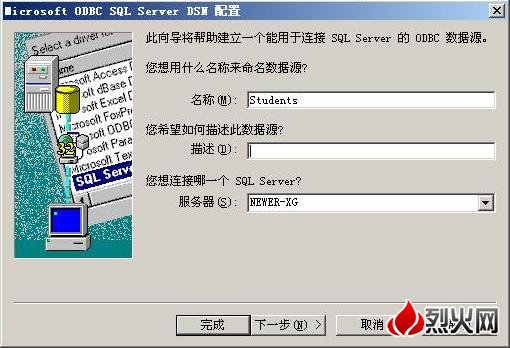

　　第四步：在数据源ODBC中配置用户数据源

　　比如：我在用户数据源中，添加数据库“Students”的数据源。

　　图5

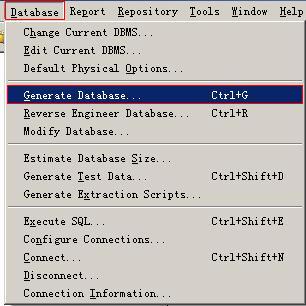

　　第五步：在SQL Server 2005中自动创建表结构

　　首先：根据“物理数据模型”(Physical Data Model)自动建立相应的SQL语句：

　　图6

　　其次：执行其创建的SQL语句文件，将数据表结构自动创建到SQL Server 2005数据库中：

　　图7

　　完成以上步骤后，刷新SQL Server 2005数据，将会看到你所创建的相关表结构。

　　当然，以上两个步骤(即：图6和图7)可以一步完成：

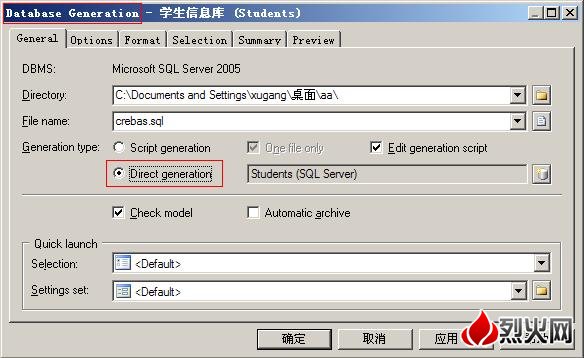

　　只要在“Database”à“Database Generation”中，选择“Direct generation”即可：

　　图8

　　这样，整个使用PowerDesigner设计SQL Server数据库的步骤，就全部完成!
