多层应用简介
什么是多层架构的应用呢？传统上的CLR模式便是两层应用的典型例子，也就是客户机/服务器模式。这种模式只是两层架构，客户机发出请求给服务器，服务器将处理大量来自客户端的请求，经过业务逻辑运算和处理后，再返回给客户端。两层架构的模式显然不能满足现代以互联网为趋势的企业计算处理要求，因为其部署，负载均衡等处理十分麻烦，所以就有了三层架构乃至于多层架构便出现了。多层架构的核心思想是，将整个业务应用划分为表示层－业务层―数据访问层－数据库，明确地将客户端的表示层、业务逻辑访问、和数据访问及数据库访问划分出来，十分有利于系统的开发，维护、部署和扩展。下面我们以典型的一个例子来说明，如何使用ASP.NET 2.0和SQL Server 2005来构建一个多层应用。

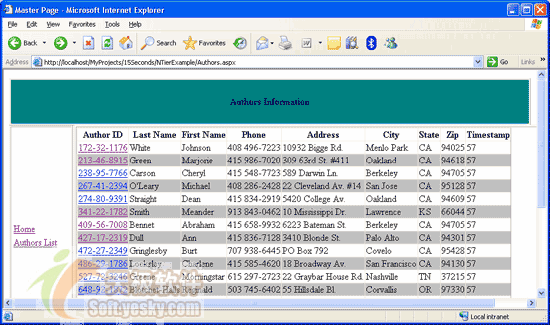

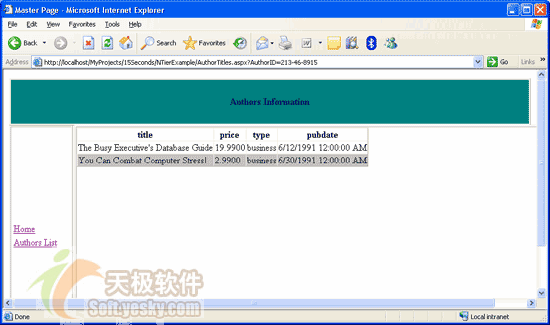

我们的这个例子十分简单，但足以能够说明问题。我们的应用只有两个页面，第一个页面将调用SQL Server 2005数据库中的pubs数据库的author表，列出所有的作者，然后点选每个作者的链接，将显示该作者写过哪些书籍。

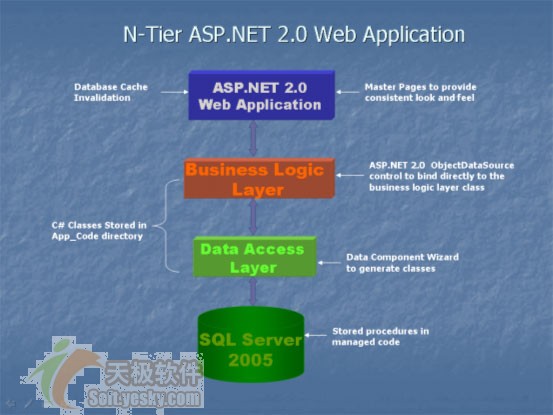

下面的图，说明了在ASP.NET 2.0架构下，我们的这个多层应用的架构图：
从上图可以看出，我们将以这样的方式来构建这个多层应用。首先，从图的最上方开始看，蓝色部分的是表示层，就是我们web应用的外观显示，该层直接和用户打交道，比如处理输入输出等，在ASP.NET 2.0中，我们可以使用master page模版技术，以构建一个外观风格保持一致的页面（这在下文中会提到）。接下来是业务逻辑层，一般在该层中会直接处理业务逻辑及相关计算等，而在ASP.NET 2.0中，我们可以很方便地通过使用objectdatasource控件来处理业务逻辑层。
业务逻辑层再接着和数据访问层（data access layer）打交道。数据访问层的作用是，将所有对数据库操作的有关过程业务分离出来，当数据库的结构等发生改变时，只需要对数据访问层的代码进行修改就可以了，不需要再修改其他的地方，这样会方便和不同的数据库进行打交道。在ASP.NET 2.0中，通过使用TableAdapter数据向导操作，可以十分快速地从已有的数据库中，生成数据访问层的代码，而基本上不需要写什么代码。
最后，我们通过使用SQL Server 2005 新特性:clr stored procedure（clr 存储过程）,来创建存储过程。在SQL Server 2005 中，你可以使用自己熟悉的.NET语言来创建存储过程了。
使用SQL Server 2005 的CLR存储过程
SQL Server 2005的一大新特性便是整合了.net 的CLR。整合了.net CLR的好处在于，可以很方便地使开发者可以使用自己熟悉的.net 语言来创建存储过程，触发器，自定义函数等。在本文中，将以C#来创建存储过程。为什么不用T-SQL来创建存储过程呢？因为T-SQL发展到目前，已经很长时间了，在某些场合有其局限性，比如T-SQL不是面向对象的，某些语法过于复杂等。而如果使用面向对象的.NET 语言来编写如存储过程等数据对象时，由于.net 语言强大的特性，因此能写出更健壮和更优秀的存储过程。注意，通过SQL Server 2005用.NET编写的存储过程，都是和用.NET语言编写一般应用的程序一样，都是managed code。此外，CLR 编程语言提供了 T-SQL 中所没有的丰富构造（例如数组和列表等）。与 T-SQL（它是一种解释语言）相比，CLR 编程语言之所以具有更好的性能，是因为托管代码是已编译的。对于涉及算术计算、字符串处理、条件逻辑等的操作，托管代码的性能可能要优于 T-SQL 一个数量级。在本文中，虽然可以用T－SQL来编写存储过程，但为了说明问题，还是以C#来写存储过程。步骤如下：
首先，打开Visual Studio 2005 beta 2,选择c#语言，新建立一个database工程，命名为sqlproject1。此时，Visual Studio 2005 beta 2会询问你，要与什么数据库进行关联。由于我们采用的是pubs这个数据库，因此我们选择机器名是本地机器，设置好sql的验证方式，选择pubs数据库，就可以了。（注意，在SQL Server 2005中，pubs和northwind数据库不再是SQL Server 2005的自带数据库了，需要到?LinkId=31995去下载）。接着，在工程建立完毕后，选择新增项目，选择store procedure存储过程，并以Authors.cs命名，再按确定，并输入以下代码：
using System;
using System.Data;
using System.Data.Sql;
using System.Data.SqlTypes;
using Microsoft.SqlServer.Server;
using System.Data.SqlClient;
public partial class StoredProcedures
{
[Microsoft.SqlServer.Server.SqlProcedure]
public static void GetAuthors()
{
SqlPipe sp = SqlContext.Pipe;
using (SqlConnection conn = new SqlConnection("context connection=true"))
{
conn.Open();
SqlCommand cmd = new SqlCommand();
cmd.CommandType = CommandType.Text;
cmd.Connection = conn;
cmd.CommandText = "Select DatePart(second, GetDate()) " + " As timestamp,* from authors";
SqlDataReader rdr = cmd.ExecuteReader();
sp.Send(rdr);
}
}
[SqlProcedure]
public static void GetTitlesByAuthor(string authorID)
{
string sql = "select T.title, T.price, T.type, " + "T.pubdate from authors A" +
" inner join titleauthor TA on A.au_id = TA.au_id " +
" inner join titles T on TA.title_id = T.title_id " +
" where A.au_id = ’" + @authorID + "’";
using (SqlConnection conn = new SqlConnection("context connection=true"))
{
conn.Open();
SqlPipe sp = SqlContext.Pipe;
SqlCommand cmd = new SqlCommand();
cmd.CommandType = CommandType.Text;
cmd.Connection = conn;
cmd.CommandText = sql;
SqlParameter paramauthorID = new SqlParameter("@authorID", SqlDbType.VarChar, 11);
paramauthorID.Direction = ParameterDirection.Input;
paramauthorID.Value = authorID;
cmd.Parameters.Add(paramauthorID);
SqlDataReader rdr = cmd.ExecuteReader();
sp.Send(rdr);
}
}
}
让我们来看上面的代码。首先声明了Authors类，并且要引入System.Data.Sql;，System.Data.SqlTypes;，Microsoft.SqlServer.Server; System.Data.SqlClient等命名空间。其中，在Microsoft.SqlServer.Server命名空间中，有两个十分重要的类：
·SqlContext: 一个SqlContext类包含的方法可以取得一个数据库实例连接、命令，事务等。
·SqlPine: 用户实现发送查询结果和消息到客户端，和ADO.NET里面的Response类有很多相似之处。
在Authors类中包含了两个静态方法，分别是GetAuthors和GetTitlesByAuthor。其中，GetAuthors方法返回pubs数据库中authors表的所有数据，而GetTitlesByAuthor,则返回指定作者的所写的图书。
在GetAuthors方法中，首先通过调用sqlContext类的pipe属性引用SqlPine对象：
SqlPipe sp = SqlContext.Pipe;
接着，使用SqlConnection对象连接到数据库。注意，在连接数据库的字符串中，使用"context=true",表示使用已经登陆到数据库的用户进行登陆：
using (SqlConnection conn = new SqlConnection("context connection=true"))
conn.Open();
再创建SqlCommand对象的实例，并且设置其属性：
SqlCommand cmd = new SqlCommand();
cmd.CommandType = CommandType.Text;
cmd.Connection = conn;
cmd.CommandText = "Select DatePart(second, GetDate()) " + " As timestamp,* from authors";
通过调用SqlCommand对象的ExecuteReader方法来执行SQL语句。
SqlDataReader rdr = cmd.ExecuteReader();
最后，使用SqlPipe对象，将结果集返回 到客户端。这可以使用Send方法实现
sp.Send(rdr);
要注意的是，我们在创建存储过程后，必须对其进行部署。我们先选择builde菜单中的 build sqlproject1,就会编译我们刚才创建的类。当编译完工程后，就可以进行部署了。部署也十分简单，选择build菜单，然后选择Deploy sqlproject1,这样就会自动将刚写好的存储过程部署到SQL Server 2005中去。
最后，我们还要在SQL Server management studio中，执行如下语句，以确保在SQL Server 中可以执行托管代码：
EXEC sp_configure ’clr enabled’, 1;
RECONFIGURE WITH OVERRIDE;
GO
利用TableAdapter Configuration Wizard创建数据访问层

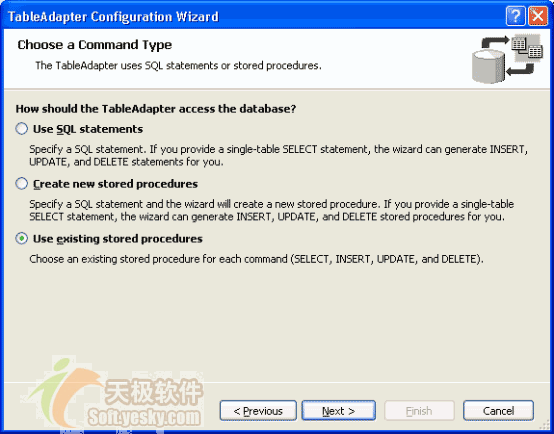

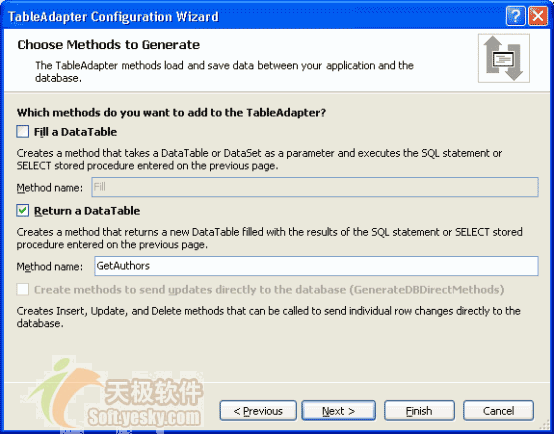

在Visual Studio 2005 中，新增了TableAdapter configuration wizard来很方便地创建数据访问层。首先，我们了解下什么是tableadapter。一个tableadapter连接到数据库，执行查询语句或者存储过程，并且将返回的结果集填充到datatable中去。Tableadapter configuration 向导允许你以类型化dataset方式创建编辑数据集合，十分方便。

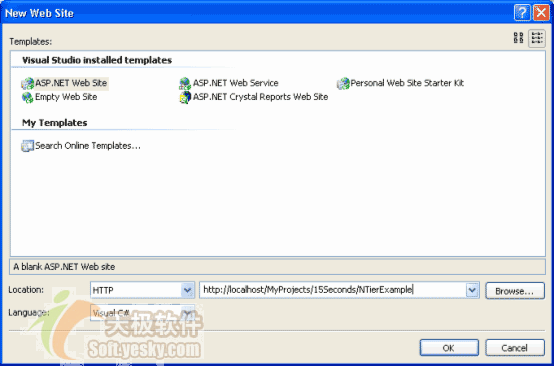

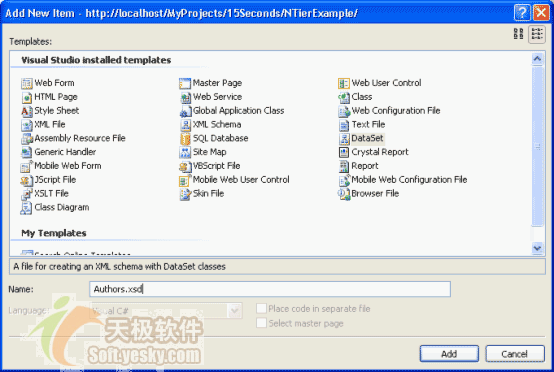

首先用C#语言，创建一个名为NtierExample的WEB项目，如下图：

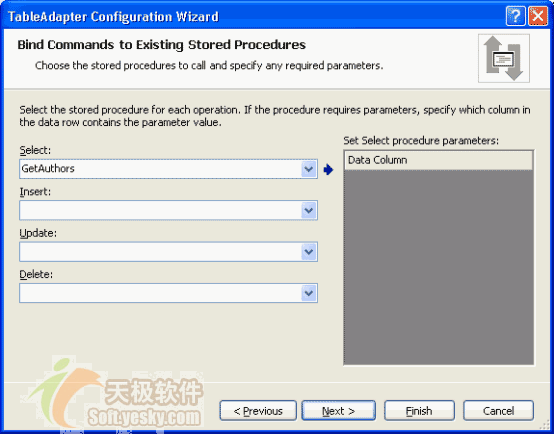

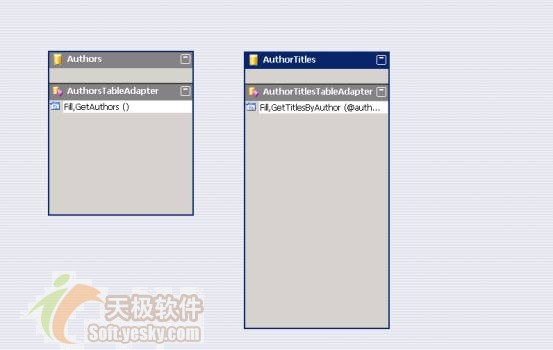

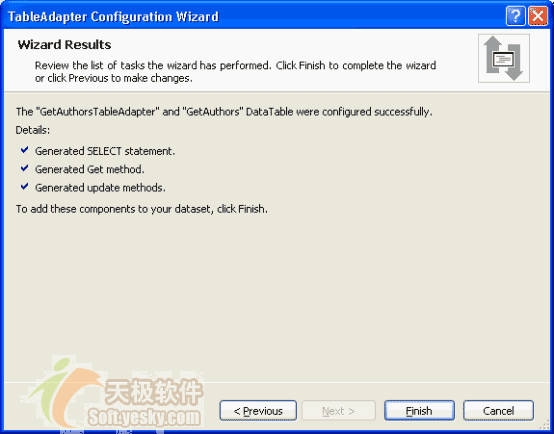

当你点击"Finish"按钮后，Visual Studio 会自动产生一些类，当这些类产生后，我们将类改名为Authors,这样，最后输出如下图所示：
创建逻辑层
接下来，我们创建逻辑层，在这个例子中，逻辑层是十分简单的，只是起到说明作用。首先，我们新建一个类AuthroBiz类，并将其放在App_code文件夹中，并将类的代码修改如下：
public class AuthorsBiz
{
public AuthorsBiz()
{}
public DataTable GetAuthors()
{
AuthorsTableAdapters.AuthorsTableAdapter authorDB = new AuthorsTableAdapters.AuthorsTableAdapter();
return authorDB.GetAuthors();
}
public DataTable GetAuthorTitles(string authorID)
{
AuthorsTableAdapters.AuthorTitlesTableAdapter authorDB = new AuthorsTableAdapters.AuthorTitlesTableAdapter();
return authorDB.GetTitlesByAuthor(authorID);
}
}
＜%@ master language="C#" %＞
＜html＞
＜head id="Head1" runat="server"＞
＜title＞Master Page＜/title＞
＜/head＞
＜body＞
＜form id="Form1" runat="server"＞
＜table id="header" style="WIDTH: 100%; HEIGHT: 80px" cellspacing="1" cellpadding="1" border="1"＞
＜tr＞
＜td style="TEXT-ALIGN: center; width: 100%; height: 74px;" bgcolor="teal"＞
＜asp:label runat="server" id="Header" Font-Size="12pt" Font-Bold="True"＞
Authors Information
＜/asp:label＞
＜/td＞
＜/tr＞
＜/table＞
＜b/＞
＜table id="leftNav" style="WIDTH: 108px; HEIGHT: 100%" cellspacing="1" cellpadding="1" border="1"＞
＜tr＞
＜td style="WIDTH: 100px"＞
＜table＞
＜tr＞
＜td＞
＜a href="Home.aspx"＞Home＜/a＞
＜/td＞
＜/tr＞
＜tr＞
＜td＞
＜a href="Authors.aspx"＞Authors List＜/a＞
＜/td＞
＜/tr＞
＜/table＞
＜/td＞
＜/tr＞
＜/table＞
＜table id="mainBody" style="LEFT: 120px; VERTICAL-ALIGN: top; WIDTH: 848px; POSITION: absolute; TOP: 94px; HEIGHT: 100%" border="1"＞
＜tr＞
＜td width="100%" style="VERTICAL-ALIGN: top"＞
＜asp:contentplaceholder id="middleContent" runat="Server"＞＜/asp:contentplaceholder＞
＜/td＞
＜/tr＞
＜/table＞
＜/form＞
＜/body＞
＜/html＞
＜%@ Page Language="C#" MasterPageFile="~/CommonMaster.master" %＞
＜asp:content id="Content1" contentplaceholderid="middleContent" runat="server"＞
＜asp:objectdatasource runat="server" id="authorsSource" typename="AuthorsBiz" selectmethod="GetAuthors"＞
＜/asp:objectdatasource＞
＜asp:gridview runat="server" AutoGenerateColumns="false" id="authorsView" datasourceid="authorsSource"＞
＜alternatingrowstyle backcolor="Silver"＞＜/alternatingrowstyle＞
＜Columns＞
＜asp:HyperLinkField DataTextField="au_id" HeaderText="Author ID" DataNavigateUrlFields="au_id"
DataNavigateUrlFormatString="AuthorTitles.aspx?AuthorID={0}"＞
＜/asp:HyperLinkField＞
＜asp:BoundField HeaderText="Last Name" DataField="au_lname"＞＜/asp:BoundField＞
＜asp:BoundField HeaderText="First Name" DataField="au_fname"＞＜/asp:BoundField＞
＜asp:BoundField HeaderText="Phone" DataField="phone"＞＜/asp:BoundField＞
＜asp:BoundField HeaderText="Address" DataField="address"＞＜/asp:BoundField＞
＜asp:BoundField HeaderText="City" DataField="city"＞＜/asp:BoundField＞
＜asp:BoundField HeaderText="State" DataField="state"＞＜/asp:BoundField＞
＜asp:BoundField HeaderText="Zip" DataField="zip"＞＜/asp:BoundField＞
＜/Columns＞
＜/asp:gridview＞
＜/asp:content＞
＜asp:objectdatasource runat="server" id="authorsSource" typename="AuthorsBiz" selectmethod="GetAuthors"＞
＜/asp:objectdatasource＞
＜%@ Page Language="C#" MasterPageFile="~/CommonMaster.master" %＞
＜asp:content id="Content1" contentplaceholderid="middleContent" runat="server"＞
＜asp:objectdatasource runat="server" id="authorTitlesSource" typename="AuthorsBiz" selectmethod="GetAuthorTitles"＞
＜SelectParameters＞
＜asp:QueryStringParameter Type="String" Direction="Input" Name="authorID" QueryStringField="AuthorID" /＞
＜/SelectParameters＞
＜/asp:objectdatasource＞
＜asp:gridview runat="server" id="authorTitlesView" datasourceid="authorTitlesSource"＞
＜alternatingrowstyle backcolor="Silver"＞＜/alternatingrowstyle＞
＜/asp:gridview＞
＜/asp:content＞
